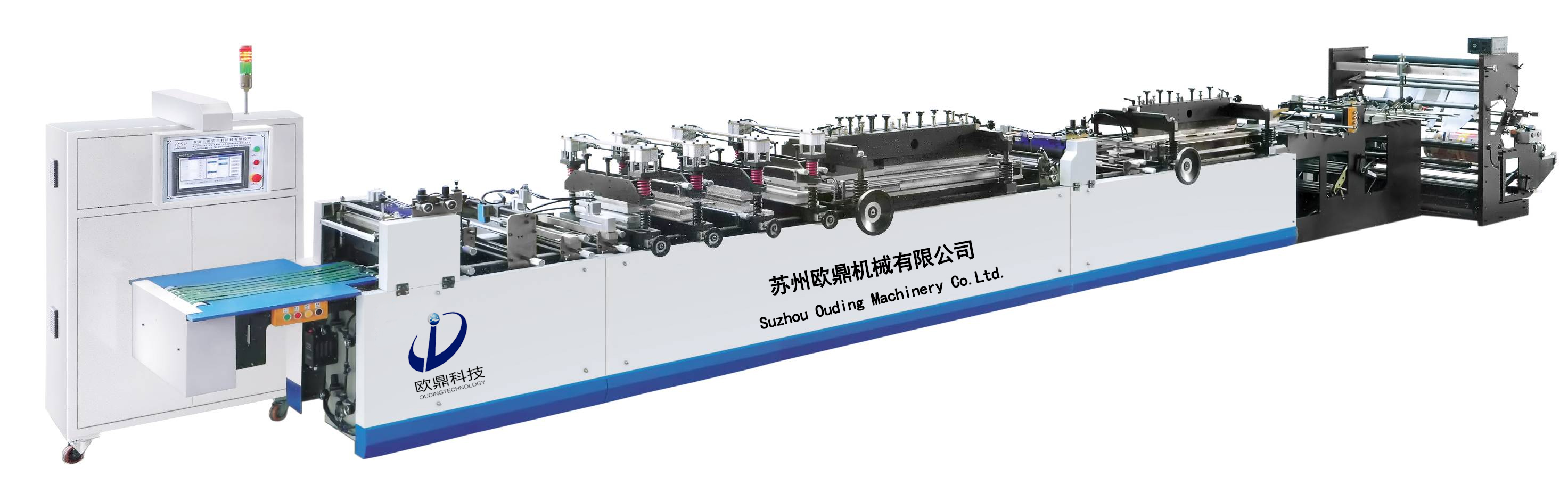

- 產品名稱：OD—600UF 型多功能復合薄膜 （三邊封，單拉鏈，單直立袋，） 四邊封 三角整體直立
- 所屬分類：連卷充氣制袋機
- 在線預訂
- 詳細介紹
一、技術參數
機 器 功 能 三邊封、拉鏈、站立袋，
主要電氣配置 主要電氣配置牽引三伺服電機、配日本松下PLC觸摸屏，主驅動為交流電機配臺安變頻器，溫控2 0路，放卷恒張力
適 合 基 材 BOPP.COPP.PET.PVC.尼龍等塑料復合薄膜多層共擠薄膜、鍍鋁復合薄膜、紙塑復合薄膜、純鋁箔復合薄膜
機械最高節拍 150次/分
最高放料線速度 ≤35米/分（視材料袋型而定）
制 袋 尺 寸 長度：400毫米，超過此長度采用倍送實現（最6倍送）
最大寬度：600毫米
料卷最大尺寸 ∮600×1250毫米（直徑×幅寬）
定 位 精 度 ≤±0.5毫米
熱 封 刀 數 量 縱封采用4組上下加溫、上下冷卻
橫封采用3組上下加溫. 2組上下冷卻
拉鏈采用1組上下加溫、1組上下冷卻
拉鏈橫封采用超聲波
溫度電熱塊數量 20塊
溫度設定范圍 0~300℃
整 機 功 率 60Kw（實際使用剛通電開機時功率一般在38 Kw 左右，保溫時一般功率在25 Kw左右）
外 行 尺 寸 13000×2500×1870毫米（長×寬×高）
整 機 凈 重 約7000公斤
顏 色 綠色罩殼、黑色機身
控制系統型號 SSF-IV型復合薄膜高速制袋機控制系統
二、設備配置及相關參數
1、放料裝置
a、 結構形式： 臥式水平工位（由磁粉制動器、氣缸、擺輥、變頻器、電機、牽引輥傳感器及控制系統組成）
b、 放料軸、氣漲軸加氣動鎖緊裝置 c.雙放料
2、放料張力
a、 控制機理： 由電腦控制、磁粉制動器、變頻器與交流電機、傳感器與旋轉編碼器、氣缸對擺輥組成的復合型恒速張力系統
b、 底部自立貼片采用變頻器調速控制牽引送料，左右各一組放料裝置
c 調節驅動：PID調節PWM驅動
d 檢測方式：傳感器與旋轉編碼器綜合檢測
3、糾偏裝置
結 構： 絲桿調節K型架垂直升降
驅 動： 固態繼電器驅動低速同步電機
傳 動： 聯軸器聯接
控制形式： 雙光電傳感器電腦集中控制
檢測方式： 反射式光電傳感器檢測
跟蹤精度： ≤0.5mm
調 整 范 圍：150 mm
光電搜索范圍：±5-50mm可調，限位開關的區間..光電超范圍
機器自動停車,并電腦提示糾偏異常
4、對邊
結構：可調膠輥中心雙向旋轉式調整結構
形式：手動調節（調節手輪）
5、上下對花
結構：單支輥筒上、下調整
形式：手動調節（調節手柄）
6、縱封裝置
結構：組合式橋梁結構
驅動：主電機驅動動力桿
傳動：偏心機構聯桿垂直運動
數量：4組
長度：熱刀800mm。冷刀400mm
7、橫封裝置
結構；大梁墊塊式燙壓合結構
驅動：主電機驅動動力桿
傳動：偏心機構聯桿垂直運動
數量：5組、3組上下加溫，2組冷卻，
長度：640mm
8、薄膜牽
結 構：氣動式膠輥壓合摩擦式
驅 動：中慣量數字式交流伺服系統
（日本1.5Kw,2000r/m，松下伺服電機）
傳 動：M型同步帶輪傳動，速比1：2.4
控制形式：電腦集中控制
檢測方式：光電傳感器結合接近開關綜合控制
9、中間張力
結 構：氣壓式浮動張力輥結構
控制形式：電腦集中控制.動態運動補償
檢測方式：無觸點接近開關
浮輥張力調整范圍：0~0.6Mpa氣壓，中間牽引電機補償范圍1~10mm（電腦設定，自動插補）
10、主傳動裝置
結 構：曲柄搖桿推拉式四連桿結構
驅 動：3.7Kw變頻器驅動3.7Kw三相異步電機
傳 動：主傳動電機帶1：17減速機
控制形式：電腦集中控制
運動方式：主電機運動帶動框架上下垂直運動
11、自動定位裝置
方 式：（1）、電腦自動定長控制方式 精度：≤0.5mm
(2)、反射式光電傳感器跟蹤檢測 精度：≤0.5mm
光電搜索范圍：0~10 mm（范圍大小電腦可設定,自動搜索）
修正補償范圍：±1~±5 mm
定位修正方式：光電及伺服電機編碼器反饋電腦控制
12、溫度控制裝置
檢 測 方 式：熱電偶檢測K型
控 制 方 式：電腦集中控制，固態繼電器驅動PID調節
溫度設定范圍：0~300度
測 溫 點：電加熱塊中段
13、切刀
結構：上切刀+調整裝置+固定下切刀
形式：導桿直線軸承氣動頂拉剪切式
傳動：借用偏心軸動力
調整：水平移動，拉動手柄可調節裁切角度
14、拉鏈裝置
縱向冷燙：組合式橋梁結構
拉鏈走向：左、中、右導板縱向排列
傳 動：借用主機偏心聯桿結構垂直運動
數量：2組
長度：熱封800mm 冷卻400mm
15、站立袋插片裝置
結構形式；臥式水平放料（由磁粉制動器、氣缸、擺桿、交流調速電機、牽引輥、傳感器、旋轉編碼器組成）
插片牽引：主機牽引副帶插片同步進行
放 料：擺臂控制放料電機作牽引
控制形式：傳感器與旋轉編碼器（浮動擺桿運動位置）
傳 動：聯軸器連接
對 邊：絲桿結構，手動調節
張 力：放料恒張力
放 料 軸：氣漲軸
沖 孔：光電跟蹤，主機電腦集中控制，氣動沖壓。沖孔位置手動調節或沖孔位置電機傳動
16、收邊料機
結 構：臥式往復絲桿收料結構
驅 動：交流電機驅動
控 制：傳感器
17、沖孔裝置
結 構：弓型座氣動式?jīng)_模
控制形式：電腦集中控制
驅 動：電子開關驅動電磁閥（DC24V）
沖 孔 座：導軌式支撐弓型座手動水平微調結構
調 整 量：±12mm
氣 缸：氣動控制
模 具：凌孔
數 量：2組
18、倍送裝置
結 構：氣動墊塊異步隔熱式
控制形式：電腦集中控制
驅 動：電子開關驅動電磁閥（DC24V直流）
倍送次數：從2~6倍送（電腦內可以設置）
19、自動輸送裝置
結 構：O型水平工位
驅 動：固態繼電器驅動，齒輪減速單相電機
傳 動：斜齒輪傳動
輸送距離及輸送數量：電腦內自由設定
控制形式：電腦集中控制
三、配套設施（用戶自行解決）
電 源：三相380V±10﹪50Hz 空氣開關150A
帶零線，地線（R.S.T.E）
容 量：≥65Kw
氣 源：35升/分（0.6Mpa）
冷 卻 水：15升/分
四、主要關鍵件清單：
所屬部件名稱 | 零件名稱 | 型號 | 數量 | 供應商 |
牽引部件 | 牽引電機 | 伺服1.1.5KW | 3只 | 松下 |
氣動元件 | 浙江山耐斯 | |||
主傳動部分 | 減速器 | 1：17 | 1臺 | 臺灣晟邦 |
變頻器 | 3.7KW | 1臺 | 臺達 | |
放料部分 | 變頻器 | 0.75KW | 1臺 | 臺達 |
控制部分 | PLC | 1臺 | 松下 | |
液晶顯示屏 | 10英寸 | 1臺 | AOC | |
固態繼電器 | 24只 | 無錫 | ||
磁粉制動器 | 3臺 | 航空科技海安 | ||
糾偏儀 | 雙光電 | 1臺 | 意大利 | |
光電開關 | SB-511 | 5只 | 臺灣 | |
超聲波 | 1臺 | 寧波 |
隨機附件
序 號 | 名稱 | 規格 | 單 位 | 數 量 | 備注 |
1 | 測電筆 | 支 | 1 | ||
2 | 一字形螺絲刀 | 6〞 | 件 | 1 | |
3 | 十字形螺絲刀 | 6〞 | 件 | 1 | |
4 | 呆扳手 | 8×10、12×14、17×19、22×24 | 件 | 各1 | |
6 | 內六角扳手 | 套 | 1 | ||
7 | 活動扳手 | 10〞 | 件 | 1 | |
8 | T形扳手 | 件 | 1 | 拉鏈專用 | |
9 | 機油壺 | 件 | 1 | ||
10 | 冷刀 | 12、22 | 件 | 各2 | 拉鏈專用 |
11 | 縱封燙刀 | 0、5、1、15、2、3 | 件 | 各3 | |
12 | 切刀 | 平刀 | 付 | 1 | |
13 | 硅膠帽 | ∮10 | 只 | 4 | |
14 | 接近開關 | 個 | 1 | ||
15 | 固態繼電器 | 只 | 1 | ||
16 | K型熱電偶 | 根 | 2 | ||
17 | 拉鏈袋模板 | 套 | 1 | ||
18 | 自立袋燙刀 | 定制 | 套 | 1 | |
19 | 拉鏈壓模 | 12、22 | 件 | 2套 | 拉鏈專用 |
20 | 收廢料機 | 套 | 1 | ||
21 | 月牙扳手 | 把 | 1 | ||
22 | 使用說明書 | 套 | |||
23 | 橫封燙刀 | 0．5， 1，15、2，（公分） | 把 | 各5 |
